Tours, ville d'art et d'histoire traversée par la Loire et le Cher, s'est développée sur un sous-sol majoritairement calcaire, le tuffeau jaune, exploité pendant des siècles pour la construction. Cette pierre tendre, criblée de cavités souterraines et de champignonnières, confère au territoire tourangeau une sensibilité géotechnique particulière. Si l'aléa sismique y est modéré (zone 2 selon le zonage sismique français), la vulnérabilité du bâti ancien, les effets de site liés aux alluvions fluviatiles et la présence de vides exigent une approche rigoureuse. La conception d'isolation sismique à la base ne se limite pas à une formalité réglementaire ; elle répond à un besoin réel de protection du patrimoine et des infrastructures. La démarche intègre une campagne de reconnaissance adaptée, croisant souvent les essais au pénétromètre statique CPT pour la stratigraphie fine des alluvions et les sondages SPT là où les graves compactes du lit majeur demandent une énergie de pénétration calibrée, afin de caractériser précisément le sol support avant de définir l'interface isolante.
Isoler sismiquement à Tours, c'est protéger le bâti existant sur tuffeau contre un séisme de magnitude modérée qui pourrait résonner dans les cavités du sous-sol.
Notre approche et périmètre
Considérations locales
À Tours, on observe fréquemment que les études de sol classiques sous-estiment l'impact des karsts et des vides souterrains sur la propagation des ondes sismiques. Un effondrement localisé de cavité, même déclenché par un faible séisme, peut entraîner une perte de portance sous un isolateur, ruinant la protection parasismique. Le risque ne vient pas tant de l'intensité sismique brute que d'un phénomène de résonance dans les remplissages argileux des poches karstiques, un effet de site que seule une investigation géophysique poussée peut détecter. Ignorer ces singularités revient à dimensionner l'isolation sur un modèle homogène qui n'existe pas. C'est pourquoi le programme de reconnaissance comprend systématiquement une prospection par méthodes géophysiques, comme la réfraction sismique, pour cartographier le toit du rocher sain et détecter les anomalies de vitesse qui trahissent les vides, avant d'implanter les isolateurs.
Ressource vidéo
Normes de référence
Eurocode 8 – NF EN 1998-1:2005 et annexe nationale NF EN 1998-1/NA, Eurocode 7 – NF EN 1997-1:2005 (calcul géotechnique), NF P 06-013 – Règles PS 92 (en référence pour l'existant), EN 15129:2018 – Appareils d'appuis structuraux antisismiques, NF EN 1337-3 – Appareils d'appui structuraux en élastomère
Services techniques associés
Étude géotechnique préalable G1-G2
Campagne de sondages carottés et pressionétriques en zone inondable de la Loire, avec diagraphies pour repérer les cavités du tuffeau et établir le modèle géologique avant projet.
Dimensionnement des isolateurs parasismiques

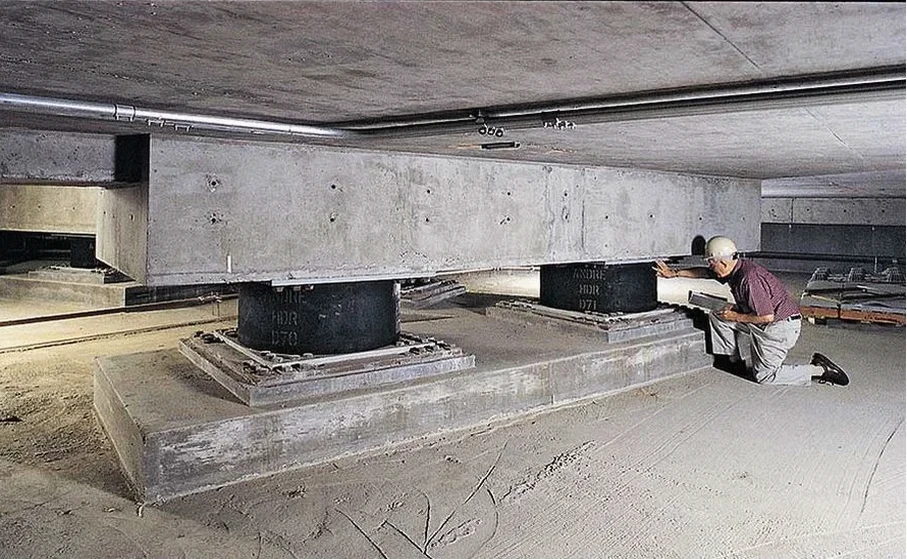

Calcul des rigidités horizontale et verticale des appuis en élastomère fretté avec noyau de plomb (LRB), vérification au flambement et à la distorsion sous séisme de référence.
Analyse modale spectrale et temporelle
Modélisation par éléments finis de la structure isolée, analyse de la réponse sous accélérogrammes naturels et artificiels compatibles avec le spectre de Tours.
Suivi de chantier et contrôle qualité
Vérification du coulage des bossages, contrôle de planéité des surfaces d'appui et essais de conformité des isolateurs avant mise en service.
Paramètres typiques
Doutes fréquents
L'isolation sismique est-elle obligatoire à Tours pour un bâtiment neuf ?
Non, la réglementation française ne l'impose pas en zone de sismicité 2 comme Tours. L'isolation sismique reste une démarche volontaire du maître d'ouvrage, généralement retenue pour les bâtiments de catégorie d'importance III ou IV (hôpitaux, centres de secours) ou pour la protection d'ouvrages patrimoniaux sensibles.
Quel type d'isolateur est le plus adapté au sous-sol tourangeau ?
Les appuis en élastomère fretté avec noyau de plomb (LRB) sont privilégiés car ils combinent fonction de reprise de charge verticale, flexibilité horizontale et amortissement intégré. Dans les secteurs alluvionnaires compressibles, une attention particulière est portée au tassement différentiel sous les isolateurs, ce qui peut orienter vers des appuis à rotule ou des dispositifs à friction pendulaire si les déplacements attendus sont importants.
Quel budget prévoir pour une conception d'isolation sismique à la base à Tours ?
Pour une mission complète incluant les études géotechniques spécifiques, le dimensionnement des isolateurs et l'analyse structurale, le budget se situe généralement entre 4 100 € et 6 890 €, variable selon la complexité du projet et la catégorie d'importance du bâtiment. Ce montant couvre la phase conception ; la fourniture et la pose des isolateurs représentent un poste séparé.
Comment sont prises en compte les cavités souterraines de Tours dans le dimensionnement ?
La détection des cavités s'effectue par couplage de méthodes géophysiques (tomographie électrique, sismique réfraction) et de sondages mécaniques.
Quelle est la durée de vie d'un système d'isolation sismique à la base ?
Les isolateurs en élastomère sont conçus pour une durée de service de 50 ans minimum selon l'EN 15129. Un accès de visite doit être aménagé pour permettre l'inspection périodique des appuis et, si nécessaire, leur remplacement. Les recommandations professionnelles préconisent une inspection visuelle tous les 10 ans et un contrôle plus approfondi après un séisme significatif.
